1产品概况

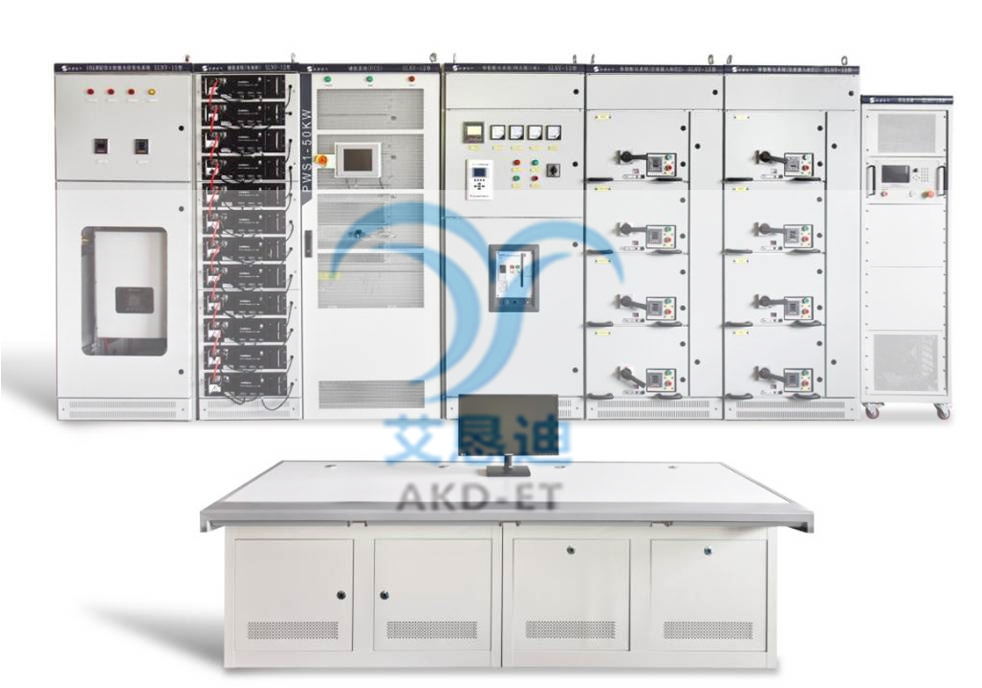

分布式发电及智能微电网实验室由分布式电源、微电网储能系统、智能配电系统、智能负载、微电网能量管理系统、环境监视系统和视频监控系统等部分组成。系统能够满足“太阳能光伏发电技术”、“风力发电技术”、“分布式发电与微电网技术及应用”和“微电网技术及工程应用”等课程实验实训需要，也可用于高校、职业院校电力相关专业的实验实训、毕业设计和教师科研等教学环节。
2系统主要配置（具体详细配置请联系销售人员出方案）
序号 | 设备组成 | 主要配置及技术参数 | 尺寸：cm （高×宽×深） |
1 | 分布式电源 | 5-50kW太阳能光伏组件；5-20kW风力发电机 | 室外安装 |
2 | 光伏模拟发电系统；分布式光伏发电工程训练装置；双馈异步/永磁同步风力发电实验系统；分布式风力发电工程训练装置 | 200×80×60 |
3 | 储能系统 | 储能变流器（PCS）；快速切换开关；磷酸铁锂电池组件；超级电容（选配）；电池管理系统（BMS） | 220×80×60 |
4 | 智能配电系统 | 网关接口柜；智能交流接入柜 | 220×80×60 |
5 | 可编程RLC负载 | 额定功率：阻性三相10kW；感性三相10kvar；容性三相：10kvar | 220×80×60 |
6 | 微电网能量管理系统 | 工控机；能量管理系统软件；智能配电系统倒闸仿真软件；风电场电气系统倒闸仿真软件以太网交换机；监控网络；监控台 | 75×240×90 |
7 | 辅助系统 | 视频监控系统；环境监测系统 |
|
8 | 实验功能 | 1.太阳能/风能发电系统设计安装接线调试与运维 2.双馈/永磁风电系统实验 3.光伏/风力发电系统故障排查实训与考核 4.微电网主要组成部件的认知与使用 5.微电网停送电操作 6.并离网切换控制 7.微电网并网运行控制：削峰填谷、功率平滑、微电网经济运行控制 8.离网运行控制 9.环境监测系统的认知与使用 |
