1产品简介

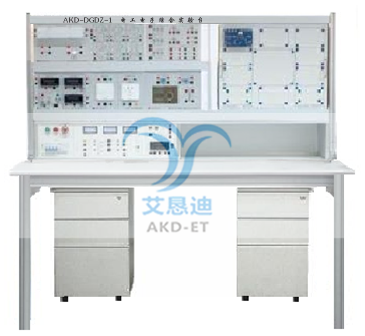

AKD-DGDZ-1电工电子综合实验台是一款针对《电工学》、《模拟电路》、《数字电路》、《电工电子技术》等课程的实验教学装置。该实验台采用德式简洁架构,一个实验台配置多个实验模块,用户可以根据实验项目灵活调整,适用于本科、高职院校的电工学课程教学,也适合中职院校的电工学、实训及技能鉴定考核。
2基本技术指标
1、系统供电:三相四线制(或三相五线制)380V±10%,50Hz
2、工作环境:温度-10℃~+40℃,相对湿度≤85%(25℃),海拔≤4000m
3、可靠性:平均无故障时间(MTBF)≥2000h;故障平均恢复时间(MTTR)≤0.5h
4、整机容量:≤1.5KVA
5、产品尺寸:1600×700×1560(长×宽×高,单位:mm)
3产品特点

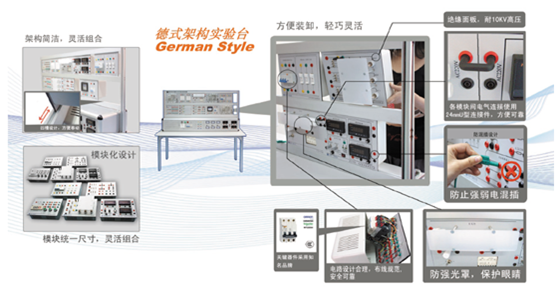

![德式架构.png](/../../upload/image/20220120/6377829455389211071998131.png)
一、德式架构
1、 架构开放、简洁,各实验模块装卸方便,可以灵活组合。
2、 模块化设计,实验模块独立,轻便美观,一个实验台配置多种实验模块,可根据用户需求灵活增减。
二、高安全性
1、 实验模块使用耐10kV高压绝缘面板,杜绝金属面板的漏电现象,保证人身安全。
2、 24mmU型连接件进行短距离电气连接,插拔次数10万次以上,安全、可靠、灵活。
3、 配置电流型漏电保护器,若有漏电现象,立即自动切断电源。
4、 防强、弱电混插设计:强电和弱电采用不同连接器,防止混插。
5、 强电插孔采用保护插孔,连接线使用带保护的手枪插头,安全可靠。
6、 灯泡配置亚克力灯罩,使灯光柔和,在危险情况下保护眼睛不受伤害。

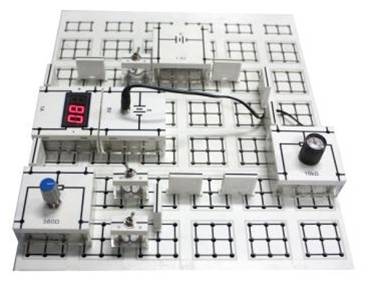

三、配套通用电路板套件
针对探究性实验要求,学生可以实现积木式搭建电路。
![九孔创新电路板.jpg](/../../upload/image/20220120/6377829457391114199783930.jpg)
1、 开放性:元器件盒任意更换、迅速定制;
2、 可靠性:连接件耐10万次插拔,比传统面包板耐用;
3、 直观性强:搭接好的实验电路和电路原理图相似,更加直观;
4、可扩展性:若干个单元主板可以拼成一个大主板,适应复杂实验和课堂演示。
四、扩展性
用户可定制新模块,符合学校特色教学需求。
五、通用性
一个实验室,一个实验台支持多门课程的需要。
1、系统供电:三相四线制(或三相五线制)380V±10%,50Hz
2、工作环境:温度-10℃~+40℃,相对湿度≤85%(25℃),海拔≤4000m
3、可靠性:平均无故障时间(MTBF)≥2000h;故障平均恢复时间(MTTR)≤0.5h
4、整机容量:≤1.5KVA
5、产品尺寸:1600×700×1560(长×宽×高,单位:mm)
