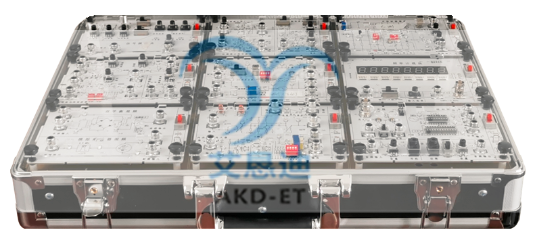

E61-H型高频电路实验箱包采用模块设计，由信号与主控模块、8个基本实验模块组成，可完成24多项实验与二次开发项目。各模块除可单独进行测试外，还可将各模块相互连接组成调幅无线发送和接收系统以及调频无线发送和接收系统，进行无线传输系统实验和性能测试。本实验平台的大部分实验内容都配备了虚拟仿真工程，结合课程在线实验系统和仿真软件，能够实现最好的实验效率和学习效果。

实验箱设计美观，各模块性能稳定，测试点与参数调节设置合理，输出波形和系统实验效果理想，是一款非常理想的高频电路实验设备。

2技术参数：

1．输入电源：单相三线220V±10% 50Hz

2．工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3．装置容量：＜200VA

4．外形尺寸：446mm×336mm×143mm

5．设备重量：10Kg

3主要功能

1. 实验箱采用模块化设计∶母板+实验模块单板形式，可根据实际需要选择实验模块，方便升级。采用防反插保护设计，防止学生插拔损坏设备。

2. 各个实验单元电路既自成完整系统，又便于互联成一个较大的系统进行联试联调，以增加学习的综合性、系统性和趣味性。

3. 实验箱单元模块级联后既能构成完整的调频无线收发信机，又能构成完整的调幅无线收发信机；

4. 实验箱采用“虚实结合”的创新方案来设计，基于BS架构，学生能在浏览器上完成所用实验电路的仿真。

5. 实验模块采用原理性突出的典型电路，板面标注电路原理图，便于结合理论知识进行学习和分析。

6. 能清楚地观测到丙类功率放大器在信源电压、电源电压、负载变化时的“过压”、“微过压”、“临界”、“欠压”的工作状态；

7. 带有LCD屏的DDS信号源与主控模块，参数如下：

(1) 采用2.8寸LCD显示屏，4个按键，对系统参数设置。

(2) 直流信号源，-5V～+5V可调电源两路，有短路保护自动恢复功能；

(3) 万用表功能， 测量范围 直流电压：0~50V，电流：0~2.5A，电阻：0~3MΩ； 采样精度 直流电压：±（0.1%+8）、电阻：±（0.5%+20）， 量程自适应。

(4) 可编程DDS信号源源，可产生：正弦波、三角波、锯齿波、高斯白噪声、方波、脉冲波；输出频率：0.2Hz-50MHz，幅度最大5V，0.1V程控可调；

(5) 内置可编程数字频率计，最高频率 50Mhz；

(6) 内置逻辑分析仪 ，采样路数 8路，采样频率 100Mhz，采样深度 16M；

8. 实验模块，参数如下：

(1) 中波调幅发射机（525KHz～1605KHz）

(2) 半双工调频无线对讲机（10MHz～15MHz，中频4.5MHz，信道间隔200KHz）

(3) 超外差FM收音机（88MHz～108MHz，中频10.7MHz）

(4) 超外差中波调幅接收机（525KHz～1605KHz，中频465KHz）

(5) 锁相频率合成器（频率步进40KHz～4MHz可变）

4实验内容

(1) 小信号调谐（单、双调谐）放大器实验

(2) 集成选频放大器实验

(3) 二极管双平衡混频器实验

(4) 三点式正弦波形振荡器实验

(5) 晶体振荡器与压控振荡器实验

(6) 模拟乘法器混频实验

(7) 非线性丙类功率放大器实验

(8) 线性宽带功率放大器实验

(9) 集电极调幅实验

(10) 模拟乘法器调幅（AM、DSB、SSB）

(11) 包络检波及同步检波实验

(12) 变容二极管调频实验

(13) 正交鉴频及锁相鉴频实验

(14) 模拟锁相环实验

(15) 自动增益控制（AGC）实验

(16) 中波调幅发射机组装及调试实验

(17) 超外差中波调幅接收机组装及调试实验

(18) 锁相频率合成器组装及调试实验

(19) 半双工调频无线对讲机组装及调试实验

(20) 超外差式FM收音机系统实验

(21) 斜率鉴频及脉冲计数式鉴频实验

(22) 波形变换实验

(23) 常用低通带通滤波器特性实验

(24) LC串并联谐振回路特性实验
